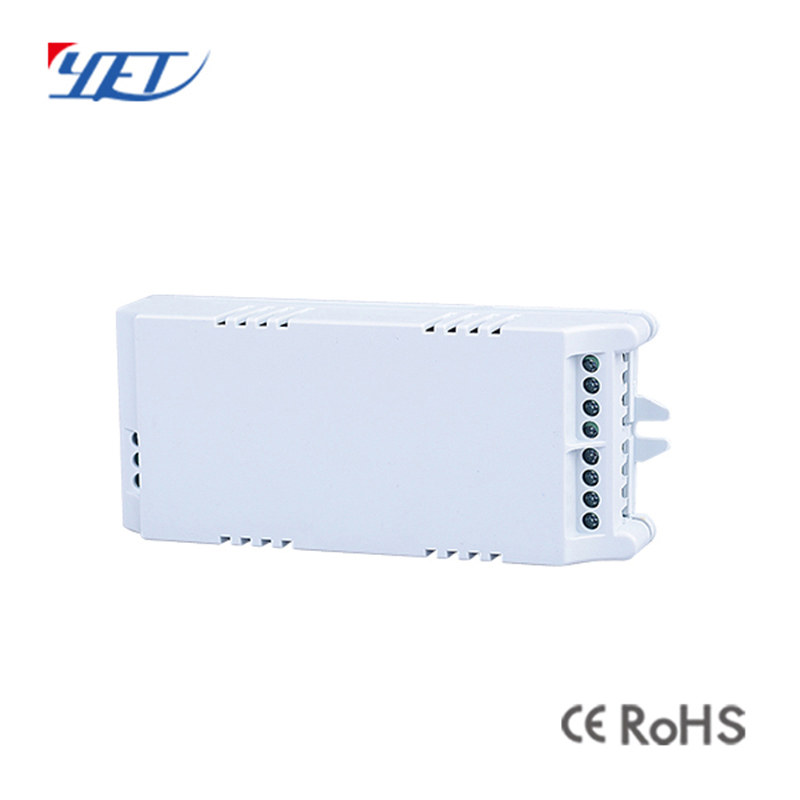

YET404PC-220V

四路无线智能接收控制器

一、概述

我公司生产的YET404PC-220V(四路无线智能接收控制器)，为四个继电器输出开关量信号，可使要控制的设备达到电机的正、反转；或开关的通、断转换以及各种特殊控制程序的要求。主要应用于电动门、窗、起吊设备、闸道、升降器、工业控制及安防行业等领域。该无线接收控制器，具高保密性，存储量大，性能稳定、功耗低之特点，且使用方便，无需采用传统跳线或拨码开关编码，只需将遥控器所发射的无线信号让该接收控制器接收并存贮，即可实现配套使用。如果学习好的遥控器在使用过程中丢失，只需将接收控制器中所存储的信息清除，所丢失的遥控器将无法对该接收控制器进行遥控，欲重新取得使用权，必须由主人再重新学习一次方可使用。

二、输出方式

A、信号自锁——短路块插在1上

B、信号互锁——短路块插在2上

C、信号点动——短路块不插

D、2路自锁，2路点动——1、2都插上短路块

E．可以通过焊盘来选则  输出方式为开关信号或220V电压输出

三、学习与清码的方法及步骤

  学习码及固定码：

按下控制器上的学习按键，待LED灯点亮后松开学习按键，控制器进入学习状态（此时LED熄灭），然后按下需要控制该控制器的遥控器按键，当看到控制器的LED灯快闪5次后熄灭，表示已经学习成功。最多可学习30个该类型的遥控器按键。

  若遥控器遗失，欲使遥控器全部失效，应长按学习按键（超过8S），待LED灯熄灭，控制器会自动清除内存里面的内容。要重新使用，只需再学习一次即可。

  滚动码：

按下控制器上的学习按键，待LED点亮后松开学习按键，控制器进入第一次学习状态（此时LED熄灭），然后按住遥控器需要控制的按键，LED灯将一直慢闪，表示第一次学习完成；再次按下控制器上的学习按键，待LED点亮后松开学习按键，进入第二次学习状态（LED熄灭），按下遥控器的同一按键，LED灯快闪5次后熄灭，表示已经学习成功。最多可学习6个该类型的遥控器。

 若遥控器遗失，欲使遥控器全部失效，应长按学习按键（超过8S），待LED灯熄灭，控制器会自动清除内存里面的内容。要重新使用，只需再学习一次即可。

四、主要技术指标

1、工作电压：AC220V            ）

2、静态工作电流：≤7mA

3、工作温度：-40℃ - +80℃

4、接收灵敏度：≥-105dBm

5、工作频率：315MHz、433MHz (可选）

6、触点电流：≤10A

7、遥控器容量：30（学习码），6（滚动码）

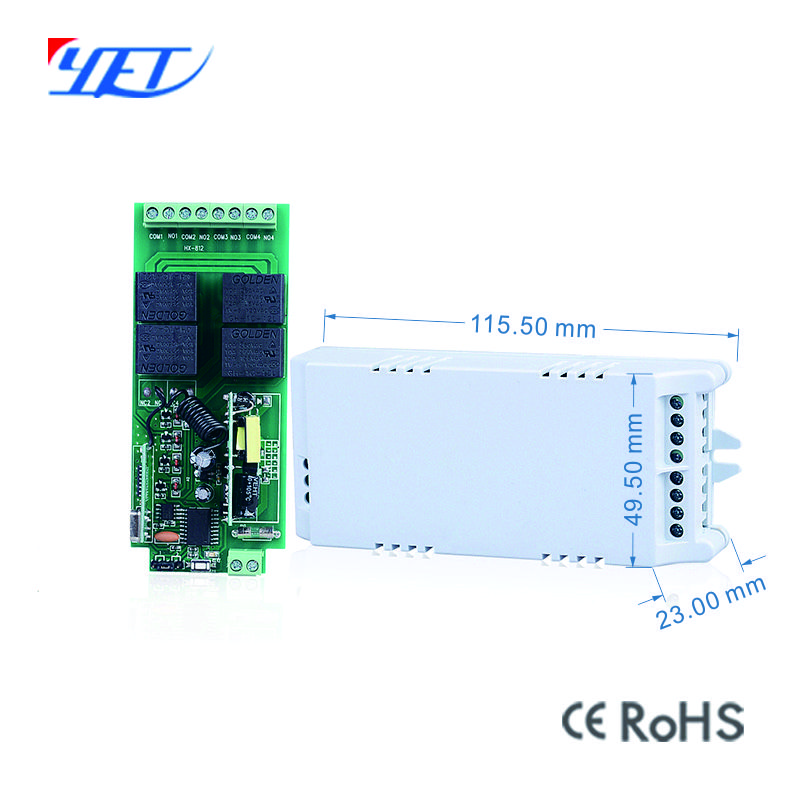

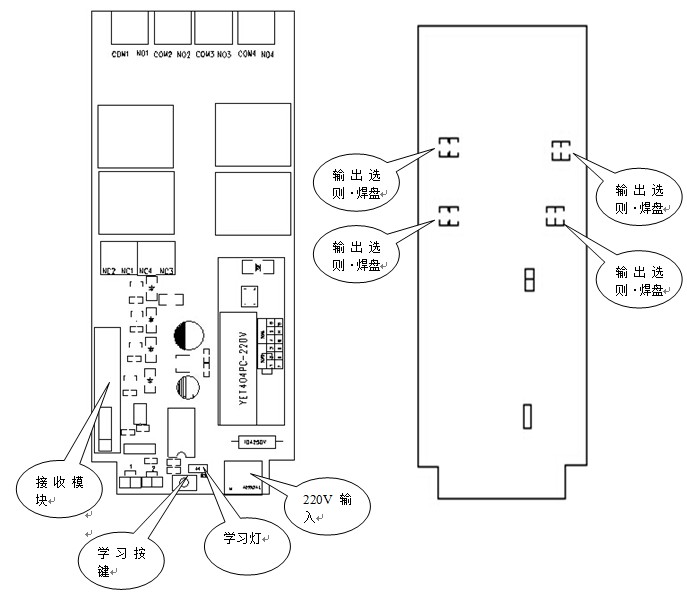

8、尺寸：115.5mm*49.5mm*23mm五、接线图
